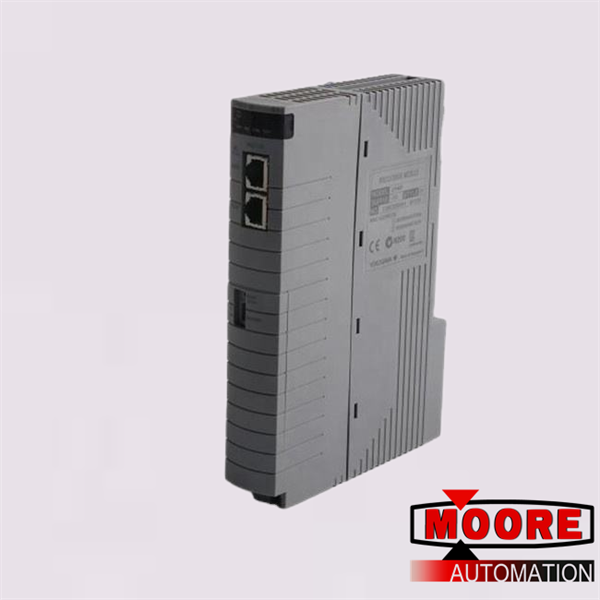

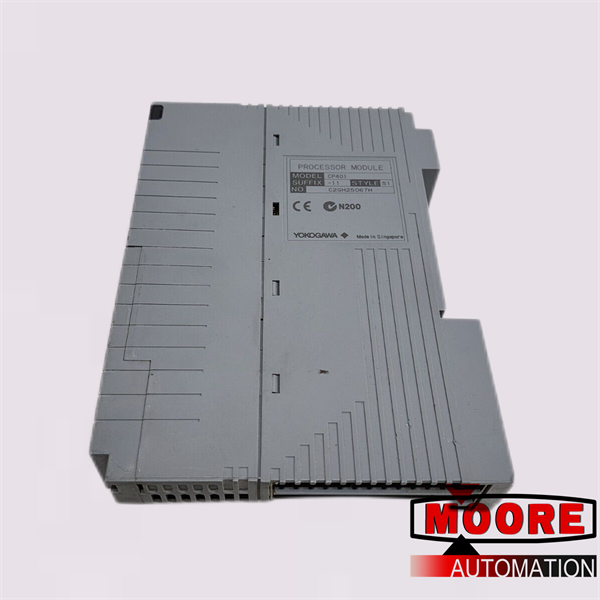

Modul Prosesor YOKOGAWA CP401-11 S1

• Modul Input Analog AAI141-H (Input Arus) 16 saluran, 4 hingga 20 mA, tidak terisolasi
• Modul Input Analog AAB141-H (Input Tegangan/Arus) 16 saluran, 1 hingga 5 V/4 hingga 20 mA, tidak terisolasi
• Modul I/O Analog AAI841-H (I/O Saat Ini) input 8 saluran/output 8 saluran, 4 hingga 20 mA, tidak terisolasi
• Modul I/O Analog AAB842-H (Input Tegangan/Arus, Output Arus) Input 8 saluran/output 8 saluran, input 1 hingga 5 V/4 hingga 20 mA, output 4 hingga 20 mA, tidak terisolasi
• Modul Input Analog AAI135-H (Input Arus) 8 saluran, 4 hingga 20 mA, saluran terisolasi
• Modul I/O Analog AAI835-H (I/O Saat Ini) Input 4 saluran/output 4 saluran, 4 hingga 20 mA, saluran terisolasi
• Modul Input Analog AAI143-H (Input Arus) 16 saluran, 4 hingga 20 mA, terisolasi
• Modul Output Analog AAI543-H (Output Saat Ini) 16 saluran, 4 hingga 20 mA, terisolasi

Setiap modul prosesor memiliki dua MPU. MPU1 dan MPU2 yang dipasang pada masing-masing modul melakukan komputasi kontrol yang sama dan hasilnya dibandingkan oleh komparator untuk setiap perhitungan. Jika hasil kedua MPU sama, modul dianggap normal dan hasilnya dikirimkan ke perangkat memori utama dan modul antarmuka bus. Perangkat memori utama dengan ECC (kode koreksi kesalahan) memperbaiki kesalahan bit terbalik sementara.

• Jika hasil dari MPU1 dan MPU2 tidak sama, pembanding menganggapnya “perhitungan tidak normal”, modul prosesor aktif dialihkan ke modul lain.

• Watch Dog Timer mendeteksi fungsi abnormal dari modul prosesor aktif. Jika fungsi abnormal terdeteksi, modul prosesor aktif akan dialihkan ke modul prosesor lain.

• Modul prosesor siaga melakukan perhitungan yang sama dengan modul aktif, peralihan ke status aktif tanpa gangguan dapat dilakukan.

• Modul prosesor yang mengalami kesalahan perhitungan melakukan diagnosis mandiri; jika perangkat keras tidak dianggap abnormal, kesalahan dianggap sementara dan status modul pulih dari “abnormal” menjadi “siaga”

 • Antarmuka Vnet/IP adalah antarmuka yang tersedia untuk redundansi ganda yang dipasang pada CPU dan terhubung ke bus kontrol redundansi ganda.
