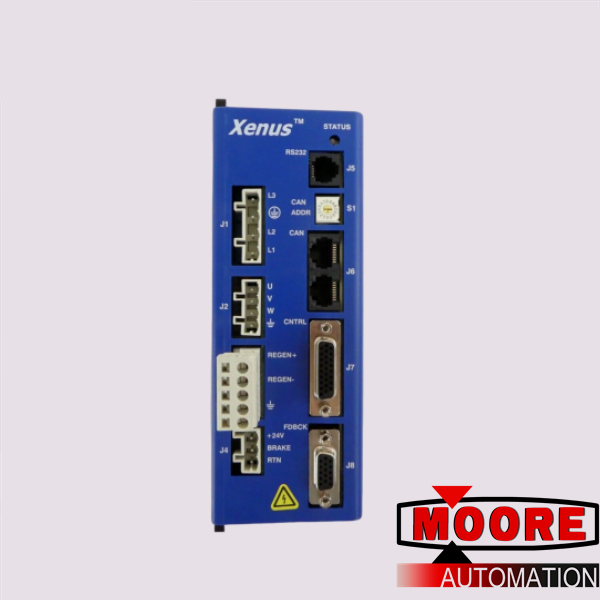

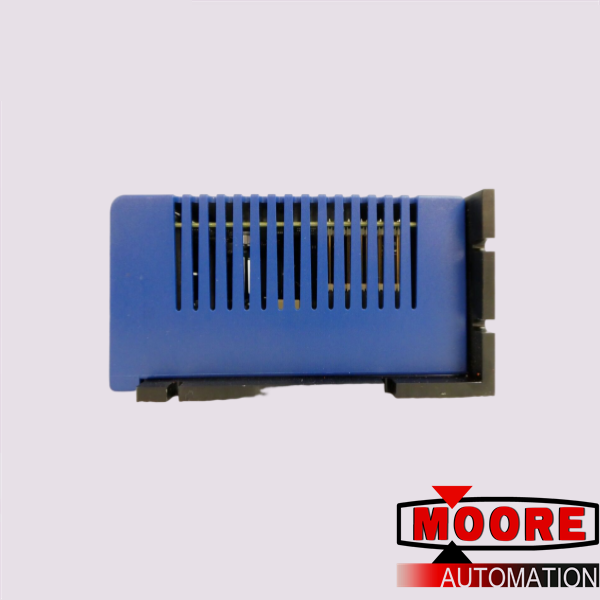

Driver Servo Xenus XTL-230-36

Xenus beroperasi sebagai Perangkat Kontrol Gerakan di bawah protokol DSP-402 dari lapisan aplikasi CAnopen DS-301 V4.01 (En 50325-4). Mode DSP-402 yang didukung meliputi: Posisi Profil, Kecepatan Profil, Torsi Profil, Posisi Interpolasi (PVT), dan Homing. Uji coba drive dapat dilakukan dengan cepat dan mudah menggunakan perangkat lunak CME 2 yang beroperasi pada Windows® yang berkomunikasi dengan Xenus melalui CAN atau tautan RS-232.

Pemilihan alamat CAN dilakukan dengan sakelar putar 16 posisi di panel depan. Jika terdapat lebih dari lima belas perangkat pada bus CAN, bit alamat tambahan yang diperlukan dapat berasal dari input yang dapat diprogram, atau dapat diatur dalam memori flash. Mode Posisi Profil melakukan indeks gerakan lengkap sesuai perintah dengan akselerasi & deselerasi kurva S, kecepatan tertinggi, dan jarak yang dapat diprogram. Dalam mode PVT, pengontrol mengirimkan serangkaian titik yang masing-masing merupakan peningkatan dari gerakan yang lebih besar dan lebih kompleks daripada indeks atau profil tunggal. Penggerak kemudian menggunakan interpolasi polinomial kubik untuk “menghubungkan titik-titik” sehingga motor mencapai setiap titik (Posisi) pada kecepatan yang ditentukan (Kecepatan) pada waktu yang ditentukan (Waktu).

Output daya drive bervariasi dengan daya input yang berkisar antara 100 hingga 240 Vac, dan dari 47 hingga 63 Hz. Listrik satu fasa atau tiga fasa dapat digunakan sehingga Xenus dapat bekerja dalam jangkauan pengaturan industri seluas mungkin. Sirkuit sinyal dan kontrol diisolasi dari catu daya tegangan tinggi dan tahap inverter yang terhubung ke listrik. Sirkuit kontrol daya input +24 Vdc untuk pengoperasian tetap hidup yang memungkinkan tingkat daya penggerak dimatikan sepenuhnya tanpa kehilangan informasi posisi atau komunikasi dengan sistem kontrol.
