Triconex CM3201 Modul Komunikasi

Antarmuka, Modbus master atau slave, port serial RS-232/485 yang dapat dipilih, TriStation, Triconex Peer-to-Peer, TSAA, dan TCP-IP/UDP-IP

Modul Komunikasi (CM) adalah antarmuka opsional tiga-ke-satu ke anggota parlemen. Menggunakan berbagai metode komunikasi, protokol, dan tipe media fisik, CM memungkinkan komunikasi dengan:⢠Komputer host eksternal⢠Sistem kontrol terdistribusi (DCS)

⢠Jaringan terbuka

⢠Printer jaringan

s⢠Sistem Trident lainnya

⢠Sistem Tricon V9Pengontrol Trident tunggal mendukung hingga dua CM pada satu Pelat Dasar CM.

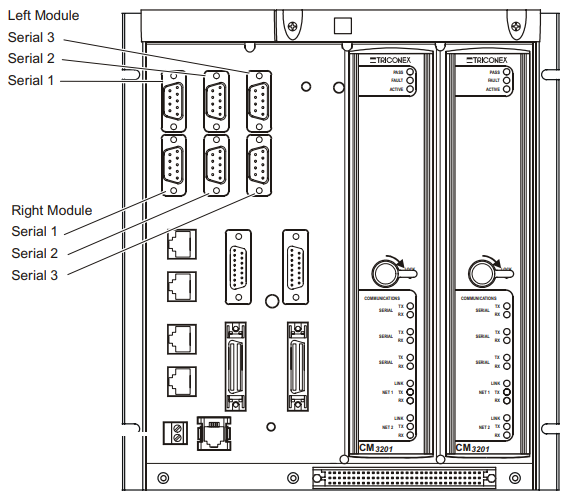

Setiap CM beroperasi secara independen dan mendukung tiga port serial RS-232/485 dan dua port Ethernet.

Dua CM dapat menyediakan koneksi komunikasi redundan atau port komunikasi independen tambahan.

Pelat Dasar CM harus dihubungkan langsung di atas atau di bawah Pelat Dasar MP.

Dua Rakitan Interkoneksi MP diperlukan untuk menghubungkan Pelat Dasar MP ke Pelat Dasar CM.

Kemampuan Komunikasi

Setiap CM menyediakan kemampuan komunikasi berikut:

⢠Port serial

⢠Port jaringan

⢠Dukungan protokol

Port Serial

Setiap CM menyediakan tiga port serial RS-232/485 yang terisolasi secara optik yang dapat dikonfigurasi pengguna untuk koneksi titik-ke-titik atau multi-titik (jaringan) Modbus. Kecepatan transmisi hingga 115 kilobit per detik per port dapat dipilih.

Port Jaringan

Setiap CM menyediakan dua port jaringan:

⢠Satu port Ethernet 10 megabit, dengan dua konektor:

â 10BaseTâ Antarmuka unit lampiran (AUI) untuk unit akses media (MAU) 10 megabit

⢠Satu port Ethernet 100 megabit, dengan dua konektor:

â 100BaseTX

â Antarmuka independen media (MII) untuk MAUMAU 100 megabit dapat digunakan sebagai pengganti koneksi pasangan terpilin 10/100 BaseT RJ-45 untuk mengubah port jaringan CM ke jenis media Ethernet lain atau untuk memperluas jarak jaringan.

Modul Komunikasi Triconex CM3201 adalah bagian dari sistem keselamatan Triconex yang digunakan dalam aplikasi penting untuk industri seperti minyak dan gas, pembangkit listrik, dan pemrosesan bahan kimia. Ini memfasilitasi komunikasi yang andal dan berkecepatan tinggi antara sistem Triconex dan sistem atau perangkat lain, memastikan transmisi data yang lancar untuk tujuan pemantauan dan pengendalian.

Fitur Utama:
Konfigurasi Redundan: Mendukung redundansi untuk meningkatkan keandalan dan integritas sistem.
Komunikasi Kecepatan Tinggi: Dirancang untuk transfer data cepat guna memastikan pemantauan proses waktu nyata.
Dukungan Protokol: Kompatibel dengan berbagai protokol komunikasi, memungkinkan integrasi dengan berbagai perangkat dan jaringan.
Transfer Data Aman: Memastikan komunikasi yang aman dan akurat antara pengontrol keselamatan dan sistem eksternal.
Diagnostik: Menyediakan diagnostik bawaan untuk memantau kesehatan dan status modul komunikasi.
