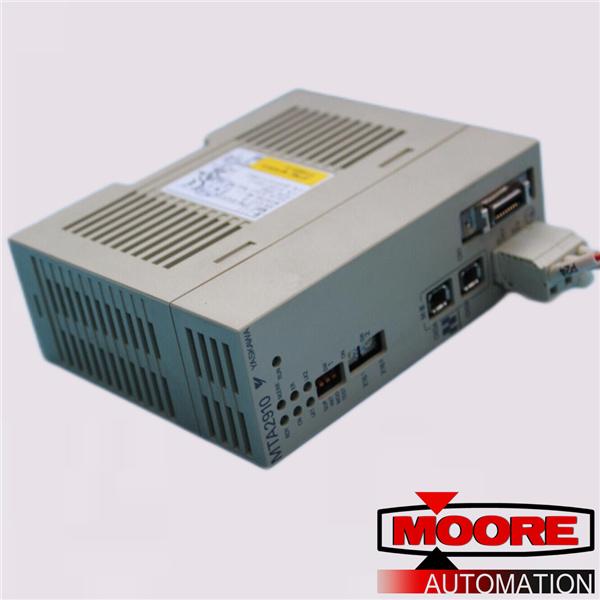

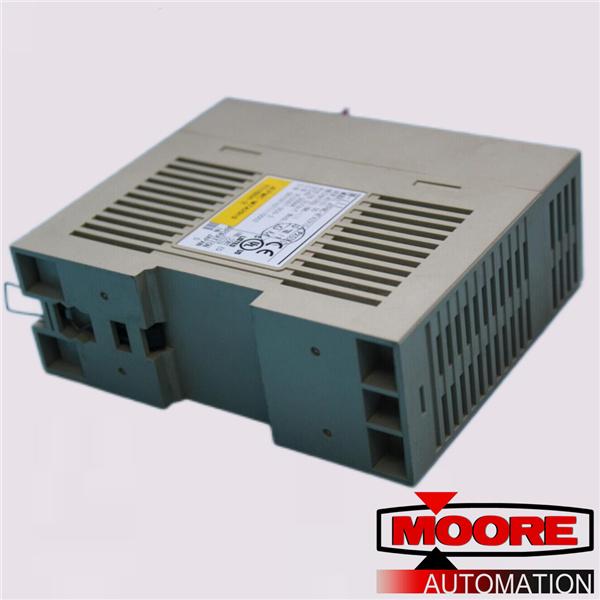

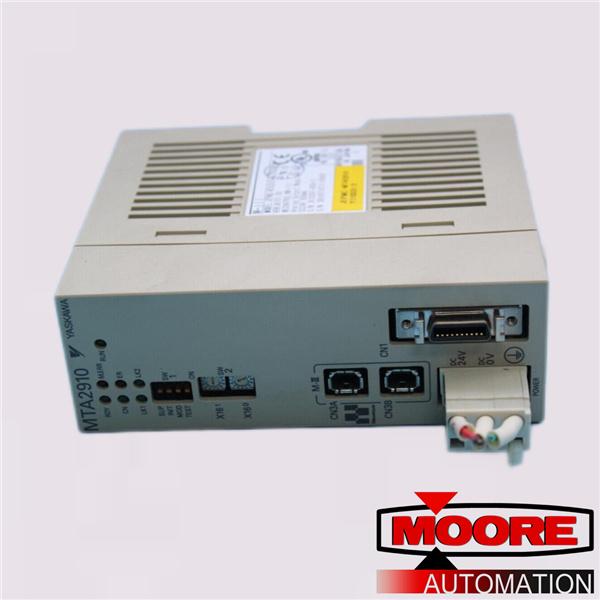

Modul Output Analog, model: JEPMC-MTA2910-E (selanjutnya disebut Modul MTA2910), memiliki empat saluran. Tersedia dua rentang output analog: -10 hingga +10 V, 0 hingga +10 V.
Mengatur Mode Output
Modul MTA2910 memiliki dua mode output:
• Mode Tegangan 1 (Rentang output: −10 hingga +10 V)
• Tegangan Mode 2 (Rentang output: 0 hingga +10 V)
Mode output harus diatur secara individual agar semua saluran dapat digunakan.
Pengaturan offset/penguatan biasanya tidak perlu disesuaikan. Modul MTA2910 telah disesuaikan sebelum pengiriman
sehingga nilai register keluaran yang sesuai dengan rentang tegangan yang ditentukan adalah keluaran. Jika
diperlukan penyetelan yang lebih tepat, gunakan prosedur berikut untuk menyetel offset/penguatan.
1. Kirim perintah DATA_RWA (asynchronous) atau perintah DATA_RWS (synchronous) dari host
controller ke Modul MTA2910.
2. Atur nilai keluaran analog dalam data perintah saluran yang nilai offsetnya akan disesuaikan
, ke 0 (0 V), dan ukur tegangan keluaran (AO1).
3. Hitung offset tegangan keluaran dengan menggunakan persamaan berikut, dan atur
nilai offset saluran yang dihitung dengan menggunakan perintah PPRM_WR.
Nilai offset = AO1 × (−3127.6) (dibulatkan di bawah koma desimal)
4. Kirim perintah DATA_RWA (asinkron) atau perintah DATA_RWS (sinkron) dari
pengontrol host ke Modul MTA2910.
5. Atur nilai keluaran analog dalam data perintah saluran yang nilai penguatannya akan disesuaikan,
ke 31276 (10 V), dan ukur tegangan keluaran (AO2).
