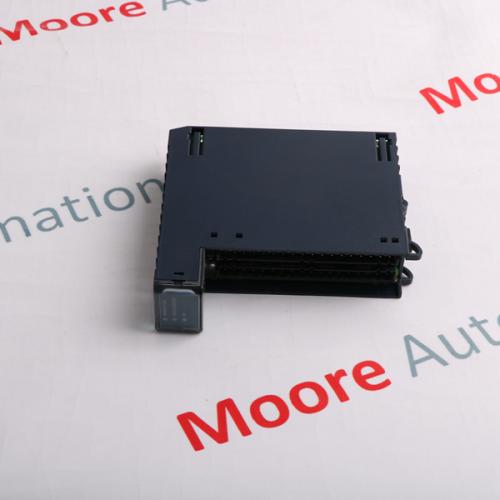

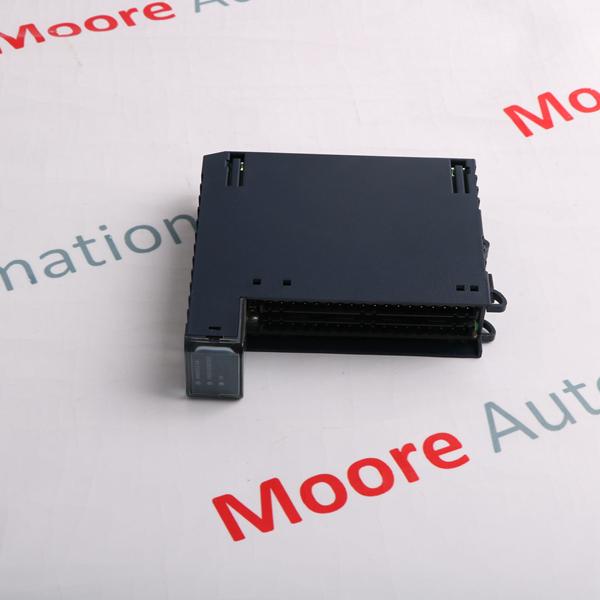

IC695ALG600 | Listrik Umum | Modul Input

Pabrikan

GE Fanuc

Seri

Versamax

Nomor Bagian

IC695ALG600

tipe produk

Modul Input Termokopel

Jumlah Saluran

8

Resolusi Masukan

11 hingga 16 bit

Disipasi Daya

5.4 Watt

Kebutuhan Daya Pesawat Belakang

400 mA pada 5V, 350 mA pada 3.3V

Impedansi Kabel RTD

25 Ohm

Panjang Kawat RTD

1000 kaki

Waktu deteksi sirkuit terbuka

5 detik maks. Deteksi rangkaian terbuka tersedia untuk semua konfigurasi kecuali arus +/- 20mA, arus 0-20mA, dan tegangan +/-10V.

Tegangan Lebih Maks

+/-14.5VDC terus menerus

Arus Lebih Maks

28 mA terus menerus

Penolakan Kebisingan Mode Normal

Minimum 95 dB @ 50/60 Hz dengan filter 8 Hz

Minimum 85 dB @ 50/60 Hz dengan filter 12 Hz

Penolakan Kebisingan Mode Umum

120dB minimum @ 50/60 Hz dengan filter 8 Hz

Minimum 110dB @ 50/60 Hz dengan filter 12 Hz

Waktu penyelesaian hingga 5% dari Skala Penuh (tergantung filter takik)

<80 mS

Akurasi Kalibrasi pada 25°C

Lebih baik dari kisaran 0,1% (kecuali 10 ohm CU RTD)

Akurasi tergantung pada filter A/D, format data, kebisingan input, dan suhu sekitar.

Interval kalibrasi

12 bulan khas untuk memenuhi spesifikasi akurasi dari waktu ke waktu. Modul akan memungkinkan offset pengguna diterapkan sebagai penyesuaian kalibrasi berkala.

Masukan Offset Drift dengan Suhu

3,0 miliohm/°C maksimum

2.0 uV/°C maksimum

Dapatkan Drift dengan Suhu

50 ppm/°C tipikal (90 ppm/°C maksimum)

Kesalahan modul pada rentang Suhu Penuh

0,5% dari kisaran tipikal (tergantung pada jangkauan)

1,0% dari jangkauan maksimum

Waktu Pemindaian Modul (tergantung filter takik)

(Asumsikan 2 ADC berjalan secara paralel, tidak ada CJC atau resistansi timbal) 10 ms per Saluran × 4 Saluran = 40 ms (filter 1K Hz)

127 mdtk per Saluran × 4 Saluran = 508 mdtk (filter 8 Hz)

Saluran yang dinonaktifkan tidak dipindai, mempersingkat waktu pemindaian.

Metode konversi modul

Sigma-delta

Saluran Tegangan Isolasi ke saluran

kelompok ke kelompok

blok terminal ke backplane/sasis

Opto-terisolasi, transformator terisolasi

+-12.5Vdc saluran ke saluran Tc/V/I/RTD

250 VAC terus menerus/1500 VAC selama 60 detik 250 VAC terus menerus/1500 VAC selama 60 detik
