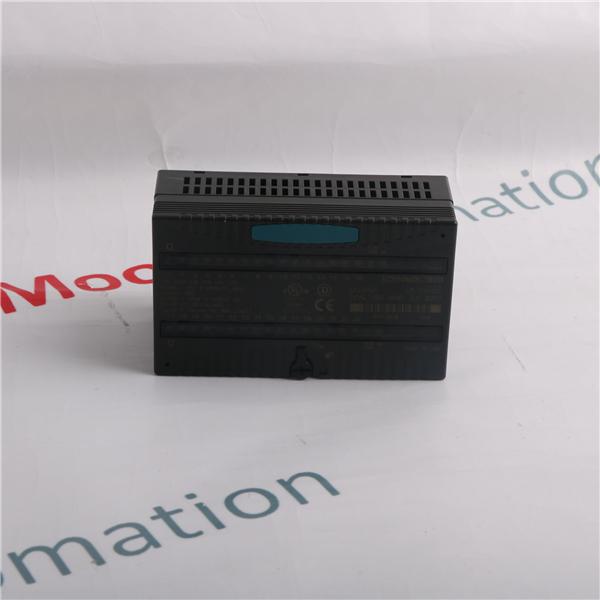

IC200MDL244 | Fungsi GE | Modul Input

Setiap input memiliki pengembalian individu dan terpisah. Untuk memberi daya pada IC200MDL244, operasinya berasal dari bidang belakang. CPU atau NIU adalah pemasok pemrosesan cerdas untuk modul input. LED adalah standar dan menunjukkan daya backplane dan status hidup/mati untuk setiap titik input.

Isolasi input pengguna ke logika dan ground frame adalah 250 VAC kontinu atau 1500 VAC selama satu menit dengan tegangan input nominal 240 VAC atau 0 hingga 264 VAC. Tegangan keadaan hidup dan mati masing-masing adalah 155 hingga 264 VAC dan 0 hingga 40 VAC, dengan arus keadaan hidup dan mati pada minimum 7mA dan maksimum 1,5mA.

Modul ini memiliki impedansi input 38.5k Ohm pada 60HZ dan 46,3k Ohm pada 50Hz, keduanya tipikal.

Saat memasang IC200MDL244, pengguna harus terlebih dahulu memeriksa semua komponen dari kerusakan yang mungkin terjadi selama pengiriman. Jika ada bagian dari komponen yang rusak, itu harus diganti karena kerusakan dapat mempengaruhi kinerja unit secara keseluruhan.

Saat memasang, diagram pengkabelan dapat ditemukan secara online. Pemasang harus memperhatikan bahwa modul ini hanya boleh digunakan dengan pembawa gaya terminal kompak atau pembawa gaya terminal. Penggunaan pembawa gaya konektor tidak disetujui untuk jenis modul ini karena persyaratan isolasi yang lebih tinggi. Jika penyisipan panas dilakukan dengan tidak benar, modul lain di bidang belakang dapat terpengaruh secara negatif, sehingga prosedur yang tepat harus diikuti dengan cermat.
