DS3800NTCF1C1C | GE Fanuc | Mark IV Kartu Termokopel

DS3800NTCF1C1C dirancang sebagai kartu kondisi termokopel. MKIV menggunakan tiga belas kartu ini untuk mempertahankan kontrol suhu sistem turbin. Kartu termokopel membaca suhu buang yang sebenarnya dan kemudian menghitung perbedaan antara pembacaan itu dan titik setel suhu buang referensi yang telah ditentukan sebelumnya.

Perbedaan antara kedua nilai tersebut menjadi sinyal perintah untuk mengatur temperatur gas buang. Data yang rusak dari salah satu dari tiga belas kartu dapat menyebabkan input statistik yang buruk yang kemudian dapat menyebabkan masalah pembakaran atau mesin. Sangat penting untuk kesehatan sistem, kartu-kartu ini dijaga agar berfungsi dengan baik.

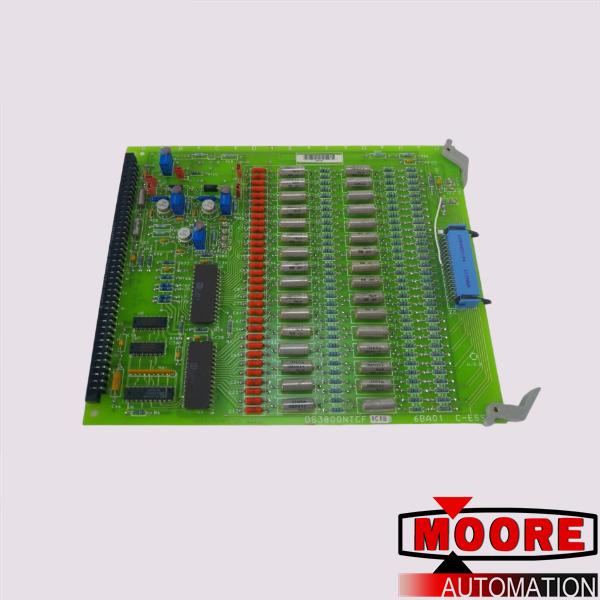

DS3800NTCF1C1C memiliki lima sakelar jumper, satu jaringan resistor, dan empat potensiometer. Array jaringan resistor dan potensiometer keduanya dapat digunakan sebagai pembagi tegangan.

DS3800NTCF1C1C ditandai dan dibor di pabrik. Telah dicetak dengan kode 6DA00 dan 6BA00. Ekstraktor/klip penyisipan nilon telah ditempatkan di setiap sudut kanan. Ini digunakan oleh teknisi baik sebagai titik tuas dan sebagai pegangan.

DS3800NTCF1C1C memiliki dua konektor PCB (218A4637-P4 dan 218A4553-1 Amp 533002-1.) Papan dibuat dengan dua baris titik uji TP--satu baris tiga dan satu baris empat. Kedua film logam dan resistor komposit karbon digunakan. Kapasitor adalah film poliester, keramik, dan bahan lainnya.

DS3800NTCF1C1C memiliki delapan sirkuit. Ini termasuk gerbang pembalik hex dengan tegangan suplai 7V, dan buffer oktal keluaran tiga-status dan driver saluran.

Semua dukungan teknis untuk DS3800NTCF1C1C (termasuk lembar data dan manual) awalnya merupakan tanggung jawab GE
