469-P5-HI-A20-E | Umum Listrik

Deskripsi Produk

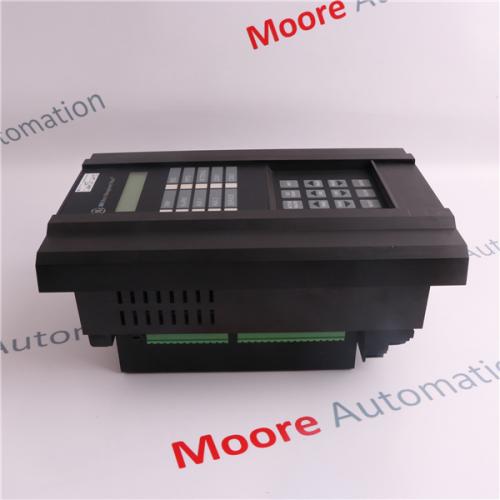

SR469-P5-HI-A20-E berasal dari GE Multilin dan merupakan bagian dari lini Relai Manajemen Motor SR 469. Unit ini dirancang dengan sekunder CT fase 5 amp. Dirancang untuk digunakan dengan motor tegangan menengah, relai SR 469 menawarkan manajemen dan perlindungan terintegrasi. AX Control menyimpan stok sejumlah relai Multilin SR 469 yang berbeda.

SR469-P5-HI-A20-E menawarkan daya kontrol 70-265 VAC, 90-300 VDC. Unit ini memiliki panel depan yang disempurnakan. Namun, jika Anda memerlukan unit yang dapat digunakan di lingkungan yang keras, silakan lihat daftar kami untuk SR469-P5-HI-A20-EH, yang serupa dengan unit ini dalam segala hal kecuali konformal lingkungan keras tambahan. lapisan.

SR469-P5-HI-A20-E memiliki panel depan yang dirancang dengan baik sehingga menawarkan kemudahan penggunaan. Panel ini mencakup antarmuka port program RS-232 dengan kecepatan baud 9600, dapat diprogram hingga 19,200 baud. Panel ini memiliki pegangan tarik yang dapat disegel untuk mencegah segala jenis pelepasan yang tidak sah. Panel depan memiliki layar LCD besar dengan kemampuan empat puluh karakter. Pengguna dapat melihat pesan diagnostik seperti perjalanan atau alarm secara lokal melalui tampilan ini. Selain itu, panel ini memiliki indikator status motor dan output, indikator unit, keypad numerik, tombol kontrol dan pemrograman, termasuk tombol reset, escape, dan menu, serta tombol nilai yang memungkinkan pengguna mengubah nilai setpoint.

Manual GE Multilin dan panduan pengguna akan memberikan rincian lebih lanjut tentang unit ini, termasuk informasi mengenai pemasangan, penanganan, keselamatan, dan pemeliharaan. AX Control dapat membantu dengan manual penggantian jika Anda tidak lagi memiliki aslinya.  Pertanyaan yang Sering Diajukan tentang SR469-P5-HI-A20-E Apa yang harus dilakukan terhadap bias kapasitas termal dan faktor bias K yang tidak seimbang dengan Relai Manajemen Motor GE SR469-P5-HI-A20-E? Dengan Relai Manajemen Motor GE SR469-P5-HI-A20-E yang memiliki bias kapasitas termal yang tidak seimbang, maka penggunaan kapasitas termal harus diaktifkan sehingga efek pemanasan dari arus bias yang tidak seimbang ditambahkan ke kapasitas termal. Dengan faktor K bias yang tidak seimbang nilainya dihitung berdasarkan kontribusi arus negatif yang mengalir pada rotor akibat ketidakseimbangan faktor K. Ada rumus yang didasarkan pada statistik data empiris pada huruf "K", yaitu sama dengan 230 dibagi arus rotor terkunci per unit yang semuanya dikuadratkan. Ampli rotor yang terkunci = 631 persen FLA atau 6,31 dikalikan FLA. Berapakah perbandingan kurva panas dan dingin pada Relay SR469-P5-HI-A20-E ini? Dengan menggunakan lembar data dari Relai SR469-P5-HI-A20-E, rasio kurva waktu panas dan dingin kios aman ditetapkan sebesar 16/18 yaitu sebesar 0,89. Rasio kurva panas dan dingin secara sederhana dihitung dengan membagi waktu penghentian aman panas dengan waktu penghentian aman dingin, kurva batas termal motor juga dapat digunakan.







Berapa nilai maksimum bias detektor suhu resistansi untuk Relai SR469-P5-HI-A20-E?
Peringkat maksimum bias detektor suhu resistansi adalah pengaturan yang diatur pada peringkat insulasi atau diatur sedikit lebih rendah. Untuk menyetel detektor suhu resistansi, bias maksimum ke isolasi kelas F harus diberi nilai pada 155 derajat celcius di motor.
