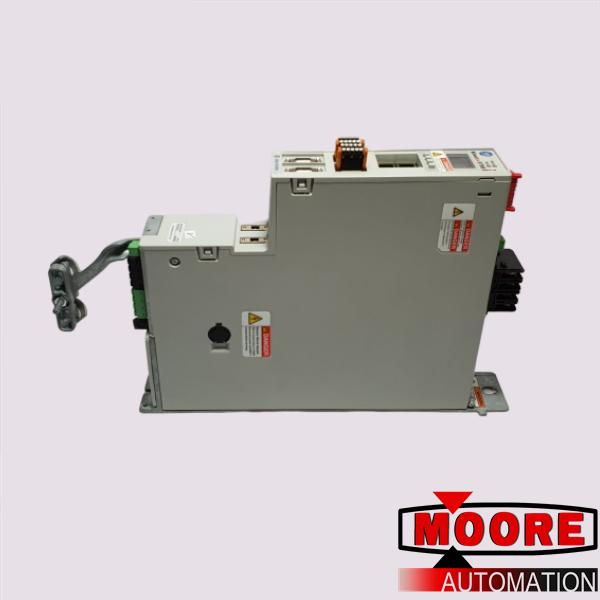

2198-D020-ERS3 | | Modul Sumbu Ganda

2198-D020-ERS3 adalah penggerak servo sumbu ganda Kinetix 5700. Ini menggabungkan penggerak dengan fitur keselamatan bawaan dan terintegrasi yaitu fungsi safe torque-off (STO) dan peringkat keselamatan SIL CL3 dan PLe. Ini juga menyediakan dukungan untuk umpan balik encoder Hiperface dan DSL. Port Ethernet gandanya menyediakan dukungan untuk topologi linear dan level perangkat (DLR). Ini menggunakan commissioning kabel tunggal dan tanpa penyetelan, menyederhanakan pemasangan dan menghemat ruang.

Drive 2198-D020-ERS3 memiliki lebar modul 55mm. Ini memiliki dimensi 9,92 x 2,17 x 14,09 inci dan berat 9,17 lbs. Ia memiliki arus keluaran kontinu dan puncak sebesar 8A dan 20A pada nilai RMS (root mean square) dan 11,3A dan 28,2A pada nilai 0 puncak masing-masing. Output daya kontinu pada 324 - 528V RMS 3 fase adalah 5,5 kW. Ini memiliki frekuensi PWM 4 kHz dan kapasitansi internal 330 ?F.

Drive servo 2198-D020-ERS3 memiliki desain yang sederhana, bertenaga, dan ringkas untuk alat berat yang memerlukan jumlah sumbu besar dan daya lebih tinggi. Drive ini memiliki fitur gerak dan keselamatan terintegrasi melalui jaringan EtherNet/IP, sehingga ideal untuk digunakan pada mesin besar. Dengan kontrol motor berkinerja tinggi dan waktu integrasi yang lebih singkat, modul ini dapat diterapkan di berbagai industri seperti minuman, mesin popok, mesin tas, mesin pembuat ban, pemuat baki, dll.

2198-D020-ERS3 adalah modul Sumbu Ganda yang dimilikinya. ke Sistem Servo Kinetix 5700. Modul sumbu ini dilengkapi antarmuka komunikasi Ethernet ganda yang dapat digunakan untuk mengimplementasikan kontrol gerakan melalui Ethernet I/P dan terhubung ke topologi linier dan Device Level Ring (DLR). Drive servo sumbu ganda ini memiliki fitur keselamatan terintegrasi dan mampu melakukan penyetelan tingkat lanjut melalui teknologi penyetelan Load Observer Real-Time.

Modul Dual Axis 2198-D020-ERS3 mempunyai daya keluaran kontinu sebesar 5,5 kW, Arus keluaran kontinu (rms) sebesar 8,0 A, arus keluaran kontinu (0-pk) 11,3 A, Arus keluaran puncak (rms) sebesar 20,0 A dan Arus keluaran puncak (0-puncak) sebesar 28,2 A. Bandwidth maksimum yang didukung modul untuk loop kecepatan adalah 400 Hz untuk loop Kecepatan dan 1000 Hz dan 4 kHz untuk Loop Arus sedangkan frekuensi Modulasi Lebar Pulsa (PWM) adalah 4kHz.
