1785-L20C | | 1785L20C

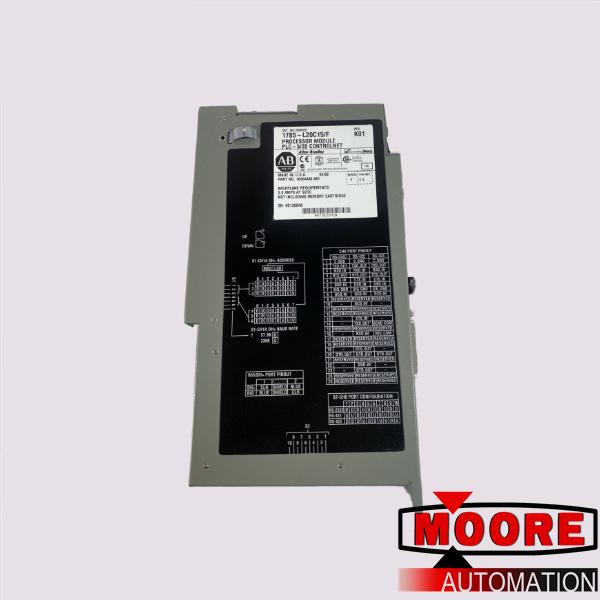

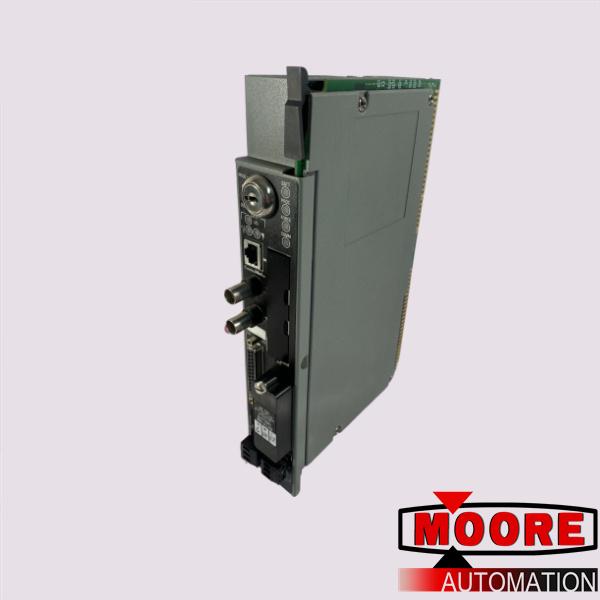

1785-L20C PLC-5 adalah pengontrol dan prosesor yang dapat diprogram ControlNet. Ini dikirimkan dengan baki yang berisi beberapa alat untuk memasang prosesor, termasuk baterai lithium 1770-XYC, 1 penutup baterai dengan sekrup, 2 kunci, 4 resistor pemutus 150-Ohm, 2 resistor pemutus 82-Ohm, 1 penutup konektor rel DIN , 2 konektor 3-pin, dan 1 adaptor kabel 1784-CP7. Saat memasang prosesor 1785-L20C PLC-5, gunakan titik arde yang disetujui, hindari menyentuh pin konektor dan konektor bidang belakang, dan simpan prosesor dalam wadah berpelindung statis saat tidak digunakan untuk menghindari sengatan listrik dan kerusakan pada prosesor.

1785-L20C memiliki lampu indikator baterai merah, lampu indikator RUN/FAULT merah/hijau, lampu indikator gaya kuning, lampu indikator ControlNet I/O merah/hijau, lampu indikator Saluran 2 merah/hijau, dan lampu indikator merah/hijau. /hijau ACTIVE/FAULT Channel 0 Lampu indikator komunikasi di panel depan. Panel depannya juga memiliki ruang untuk modul memori, kompartemen baterai, sakelar kunci untuk memilih mode prosesor, dan beberapa port saluran.

1785-L20C dirancang untuk bekerja dalam sasis I/O. Pastikan daya sasis dimatikan sebelum memasang atau melepas prosesor PLC-5.

1785-L20C memiliki port serial, port koprosesor, dan port ekspansi koprosesor kontrol. Ini dapat mendukung hingga 512 I/O dan 512 I/O analog. Waktu pemindaian tipikalnya adalah 2 ms per kata kunci dan waktu pemindaian I/O per rak adalah 10 ms pada 57,6 kbit/s, dan 7 ms pada 115,2 kbit/s. 1785-L20C dapat mendukung hingga 16 MCP.
