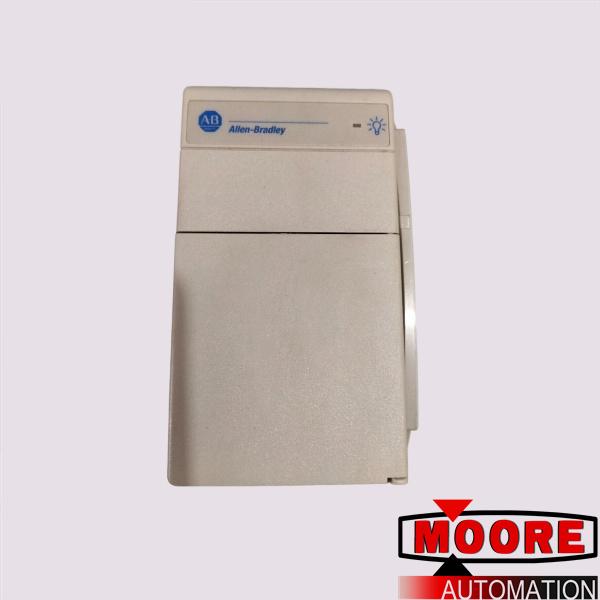

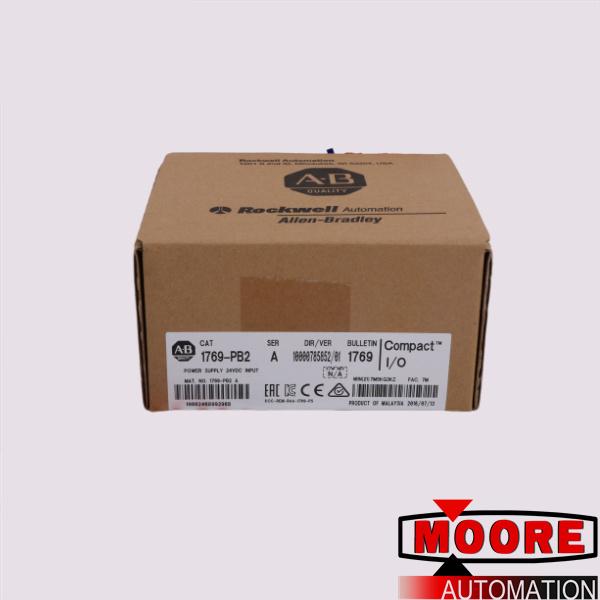

1769-PB2 |

1769-PB2 adalah catu daya I/O compactlogix. catu daya ini berfungsi sebagai catu daya I/O, yang dapat dipasang di rak compactlogix atau ke bank I/O ekspansi. daya ini supply mampu memberikan daya ke sisi kiri dan kanan, memungkinkan delapan (8) modul dipasang di setiap sisi untuk maksimum enam belas (16) modul, secara keseluruhan.

1769-PB2 memiliki peringkat tegangan input 19.2-31.2vdc dengan tegangan nominal 24VDC. setelah disuplai dengan tegangan input yang sesuai,, 1769-PB2 mampu memberikan arus keluaran dari 2.0 A @ 5VDC dan 0.8A @ 24VDC. modul ini dirancang untuk menahan arus masuk sebesar 30 A @ 31.2V dc.

1769-PB2 memiliki konsumsi daya 50 VA @ 24V DC dan disipasi daya 7.5 W @ 60° C (140° F). ia memiliki sekering yang dipasang secara internal untuk perlindungan. sekering yang kompatibel adalah wickmann 19193-6.3A dan littelfuse 021706.3mxp.

1769-PB2 memiliki perkiraan berat 525 g (1.16 lb) dengan ukuran fisik 118 x 70 x 87 mm (4.65 x 2.76 x 3.43 in.). catu daya I/O ini mendukung pemasangan panel langsung atau pemasangan rel DIN, mengikuti metode pemasangan yang didukung dari platform compactlogix.

saat membuat kabel sinyal dan koneksi ke catu daya I/O ini, ukuran kabel yang sesuai adalah 14 AWG (2.5 mm2), kabel tembaga padat dengan nilai insulasi 90 °C (194 °F) atau lebih tinggi dan ketebalan insulasi 1.2 mm (3/64 in.). memiliki selungkup tipe terbuka oleh karena itu, catu daya ini, di sepanjang rakitan compactlogix harus dipasang di dalam selungkup yang menawarkan perlindungan yang memadai terhadap elemen industri.

modul catu daya ini memiliki built-in wickmann 19193-6.3A atau littelfuse 021706.3MXP fuse. 1769-PB2 memiliki diagram identifikasi terminal yang dicetak, penutup pengaman jari, panel atas dan bawah tab pemasangan, dan blok terminal tipe penghalang yang disediakan untuk pemasangan dan pengoperasian yang aman.
