Merek / Pabrikan:
Ukuran:
16cm*11cm*8.6cmBerat:
0.64kgNegara Asal::
United StatesKeterangan:

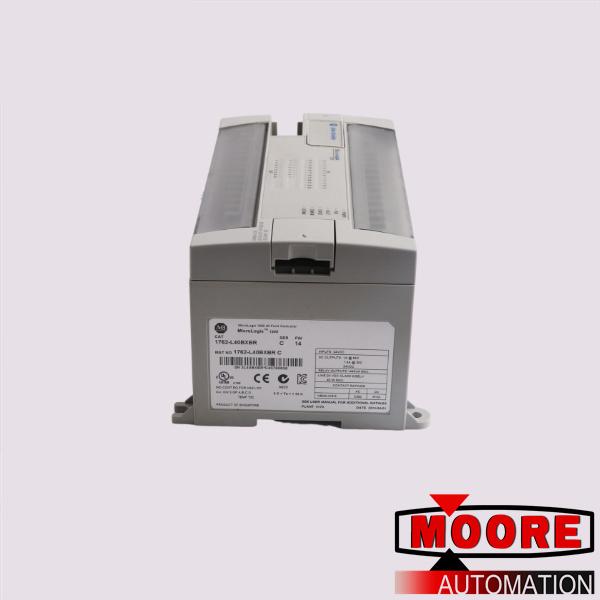

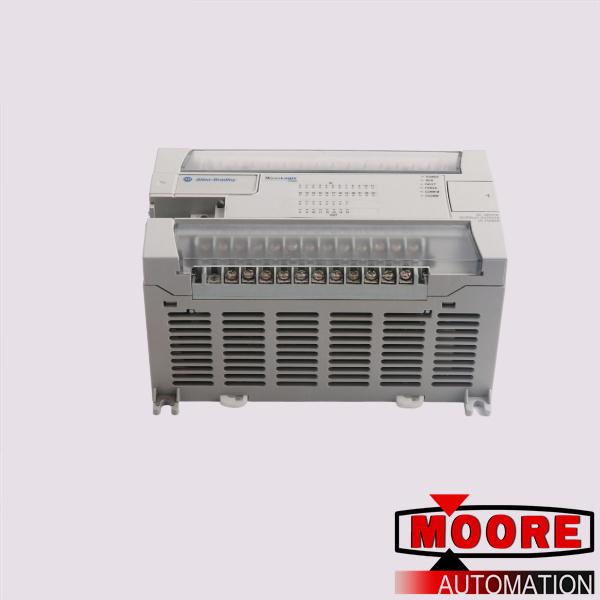

MicroLogix 1200 40 Point ControllerMfr. Nomor Bagian: | 1762-L40BXB |
Pabrikan: | / Otomatisasi |
De juru tulisption: | 1762-L40BXB adalah pengontrol yang dapat diprogram MicroLogix 1200. Modul ini memiliki 24 input dan 16 output dan beratnya 2,4 pon |
Deskripsi Lengkap: | 24 input termasuk 20 input yang memiliki rating 24 Volt DC dan 4 input yang merupakan input rating 24 Volt DC yang cepat. Ke-16 keluaran tersebut adalah 8 keluaran relai, 7 keluaran FET yang terukur pada 24 Volt DC, dan 1 keluaran FET berkecepatan tinggi yang bernilai 24 Volt DC. |
plcsale@mooreplc.com
+ 86 18030235313
dddemi33
2851195473
1762-L40BXB adalah pengontrol yang dapat diprogram MicroLogix 1200. Modul ini memiliki 24 input dan 16 output dan beratnya 2,4 pon. Catu daya adalah 100 hingga 240 Volt AC pada 47 hingga 63 Hertz. Disipasi panas modul ini adalah 21 Watt. Penggunaan catu daya adalah 80 VA. Pada 5 Volt DC, output catu daya akan menjadi 600 mA sedangkan pada 24 Volt DC, output catu daya akan menjadi 500 mA. Jenis rangkaian input 1762-L40BXB adalah rangkaian AC 120 Volt dan rangkaian output adalah jenis Relay/FET.
1762-L40BXB memiliki Dua (2) grup input. Kelompok pertama untuk input 0 sampai 3 sedangkan kelompok kedua untuk input 4 dan seterusnya. Untuk input 0 hingga 3, tegangan on-state adalah 14 hingga 24 Volt DC, rentang tegangan off-state adalah 0 hingga 5 Volt DC, dan frekuensi operasi adalah 0 hingga 20 kHz. Impedansi normalnya adalah 3,3 K?. Untuk input 4 dan di atasnya, rentang tegangan on-state adalah 10 hingga 24 Volt DC, frekuensi operasinya adalah 0 hingga 1 kHz, dan impedansi nominalnya adalah 2,7 K?. Kedua input 0 hingga 3 dan input 4 dan di atasnya memiliki arus bocor kondisi tidak aktif yang sama sebesar 1,5 mA. Arus per grup 1762-L40BXB adalah 8 Amps. Jangan melebihi spesifikasi umum per grup saat ini untuk menghindari kerusakan modul ini.
Kontroler ini juga terintegrasi dengan potensiometer trimmer yang utamanya ditujukan untuk modifikasi data atau simulasi suatu data analog. Potensiometer trim ini dapat digunakan sebagai pengatur waktu, pencacah, atau register simulasi analog. Untuk mengubah nilai potensiometer, biasanya diperlukan obeng pipih kecil, obeng presisi.
Kontroler ini juga dilengkapi dengan modul memori terintegrasi yang dapat diganti dengan nomor bagian yang setara dengan 1762-MM1. Jika Jam Real-Time diperlukan, modul memori 1762-RTC dapat dibeli. Modul opsional ini menggantikan 1762-MM1 terintegrasi. Jika kedua fungsi diperlukan, 1762-MM1RTC dapat dibeli yang menggabungkan fungsi memori dan jam waktu nyata. Jam Real-Time terkadang diperlukan dalam aplikasi di mana cap waktu penting dan jika proses mengontrol mesin atau proses yang berjalan pada jadwal yang akurat. Modul memori digunakan untuk menyimpan program pengguna dan mencegah penghapusan program pengguna.
Tipe Modul | Output Sumber DC Digital |
Seri | Logika Kontrol |
Nomor Bagian/Nomor Katalog | 1762-L40BXB |
Merek |
|
Jumlah keluaran | Enam belas (16), saluran yang terisolasi secara individual |
Formulir kontak | Biasanya Terbuka (NO) |
Rentang Tegangan Operasi | 5…125V DC; 10…240V AC |
Rentang Tegangan Keluaran | 1 A @ 5…30V DC; 0,5 A @ 48V DC; 0,22 A @ 125V DC; 1,5 A @ 120V AC 50/60 Hz; 0,75 A @ 240V AC 50/60 Hz |
Penarikan saat ini @ 5.1V | 150 mA |
Total Daya Pesawat Belakang | 4.4 W |
Arus Backplane, 24VDC | 2 mA |
Disipasi Daya | 4,5 W @ 60 °C (140 °F) |
Penundaan Sinyal Output, OFF ke ON | 10 mdtk, maks |
Penundaan Sinyal Output, ON ke OFF | maksimal 10 md |
