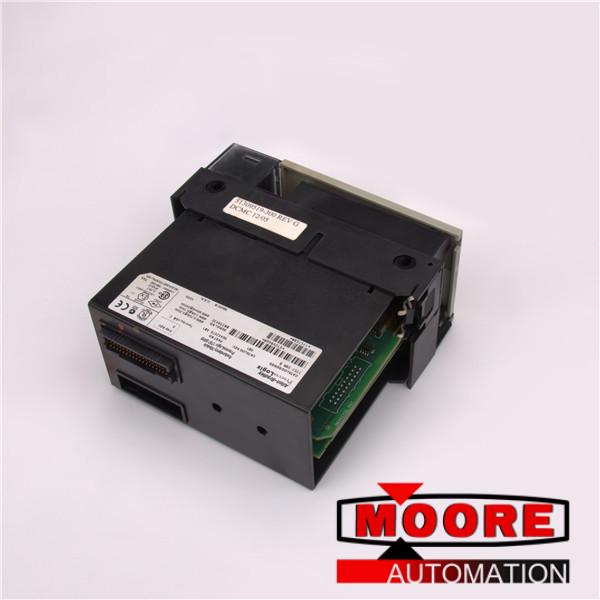

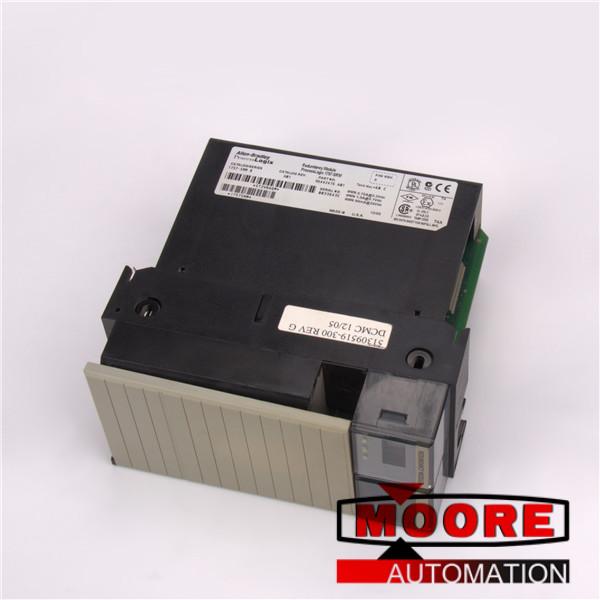

1757-SRM adalah modul ProcessLogix dan ControlLogix yang digunakan untuk mengimplementasikan redundansi pengontrol untuk meningkatkan ketersediaan sistem proses. Ini dilakukan dengan menggunakan pengontrol sekunder yang disinkronkan dengan pengontrol utama yang dipasang pada Dua (2) sasis ControlLogix yang berbeda.

Saat menerapkan sistem pengontrol redundan, Dua (2) sasis ControlLogix yang identik harus dipasang. Ukuran sasis, modul yang dipasang dan pemosisian, Catu daya sistem, dan revisi modul harus cocok satu sama lain. Ini memenuhi syarat pengaturan pengontrol yang berlebihan. Salah satu sasis akan disebut sebagai sasis primer sedangkan sasis lainnya adalah sasis sekunder.

1757-SRM dilengkapi port Fiber Optic di mana kabel serat optik multi-mode 62,5/125 mikron dengan konektor SC terhubung. Ujung kabel yang lain terhubung ke mitra 1757-SRM yang dipasang pada sasis ControlLogix lainnya. Kabel ini berfungsi sebagai penghubung sinkronisasi modul dan seluruh rak sekunder.

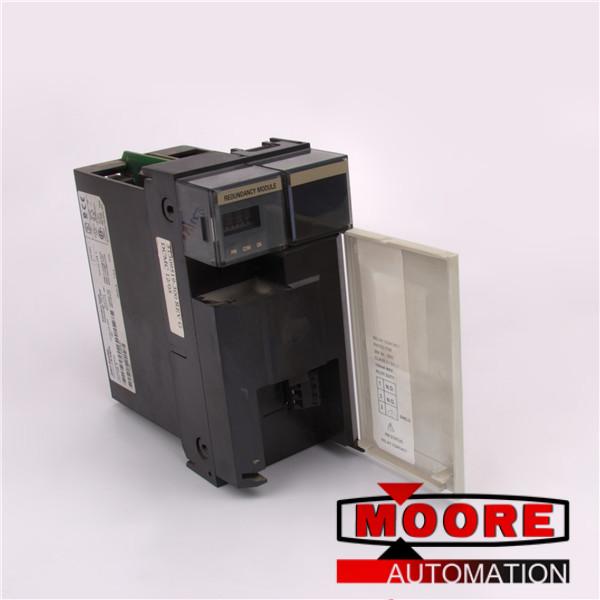

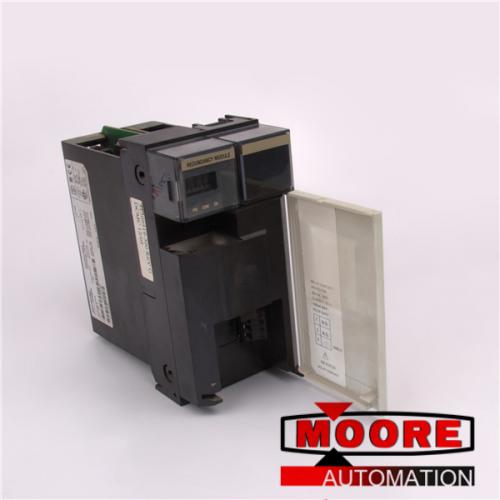

1757-SRM adalah modul Dua (2) slot. Ini dikonfigurasi menggunakan perangkat lunak Pemrograman RSLogix 5000. Ini memiliki tampilan status modul yang menunjukkan kode teks yang mewakili status operasional modul. LED PRI memberi tahu pengguna sasis mana dalam pasangan yang beroperasi sebagai sasis utama. COM LED mewakili status komunikasi dan sinkronisasi. LED status Kesehatan menunjukkan apakah modul sedang melakukan swa-uji, mengalami kegagalan kritis, atau beroperasi secara normal.
