ControlLogix Modul Output Sinking yang Menyatu Secara Elektronik dengan Output yang Dilebur Secara Elektronik 16-Titik

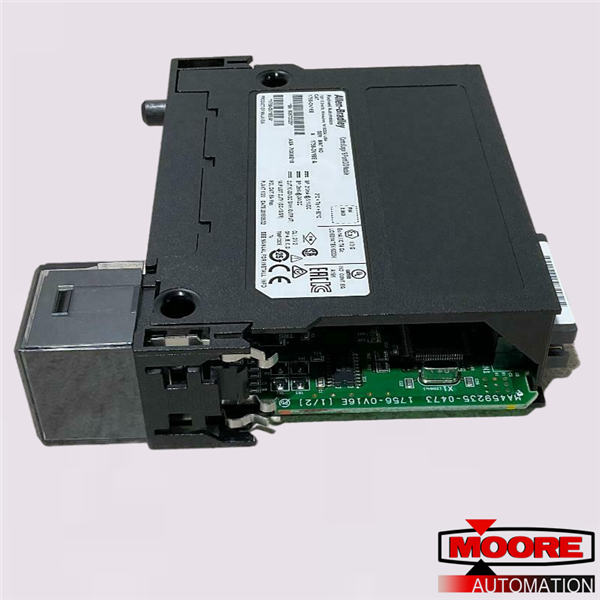

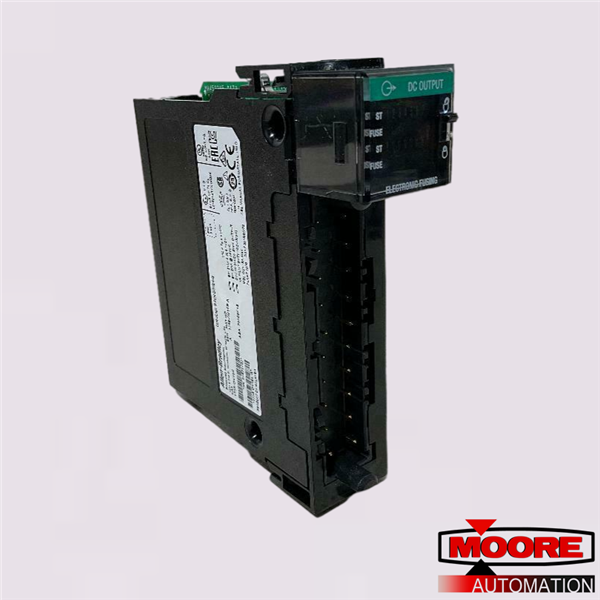

1756-OV16E ControlLogix Digital DC Output Module oleh adalah modul output dalam seri modul output ControlLogix Digital DC dengan 16 output sinking dan peleburan elektronik yang terletak di slot sasis perangkat ControlLogix 1756. Ini memiliki peringkat tugas pilot 1A (DC-13/SR) dan peringkat tegangan operasional 10-30V DC. 1756-OV16E memiliki waktu tunda sinyal nominal 75μs untuk status OFF ke ON dan 360μs untuk status ON ke OFF dan memiliki waktu tunda maksimum 1ms untuk OFF ke ON dan ON ke OFF. Ini memiliki peringkat backplane 2mA pada 5.1V dan 210mA pada 24V dan daya total 1,12W. Disipasi daya maksimum di sirkuit 1756-OV16E adalah 6,72W dan arus bocor maksimum pada setiap titik adalah 1mA dalam keadaan OFF. Ini memiliki kehilangan tegangan maksimum 700mV DC pada 1A.

1756-OV16E memiliki arus maksimum 1A pada setiap titik keluaran dan arus agregat pada modul adalah 8A pada 60 °C. Beban arus terendah pada setiap titik adalah 2mA dan memiliki lonjakan 2A selama 10 ms per titik yang berulang setiap 2 detik. 1756-OV16E memiliki tegangan insulasi 250V yang mengadopsi tipe insulasi dasar yang diuji secara rutin pada 1350V AC selama 2 detik antara output-ke-backplane dan output grup-ke-grup. Ini memiliki kode suhu T4 yang ditunjuk IEC dan kode suhu T4 Amerika Utara dan dilengkapi dengan selungkup terbuka. 1756-OV16E berfungsi paling baik pada 0-60 °C pada kelembaban non-kondensasi 5-95%.
