1756-IC16 | Allen Bradley | controllogix

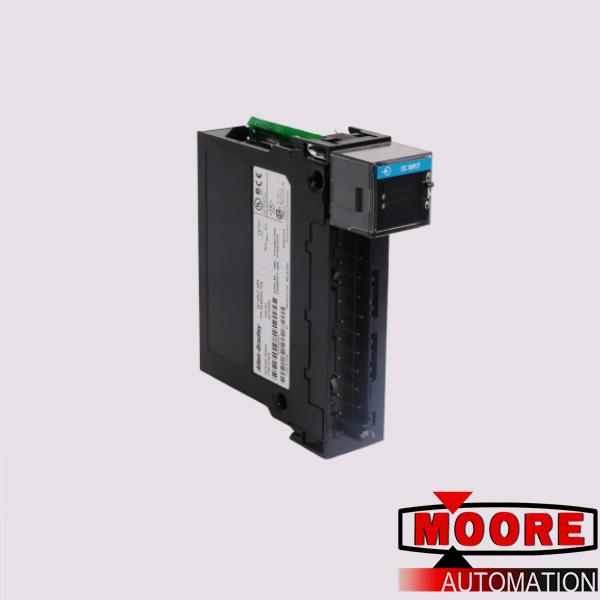

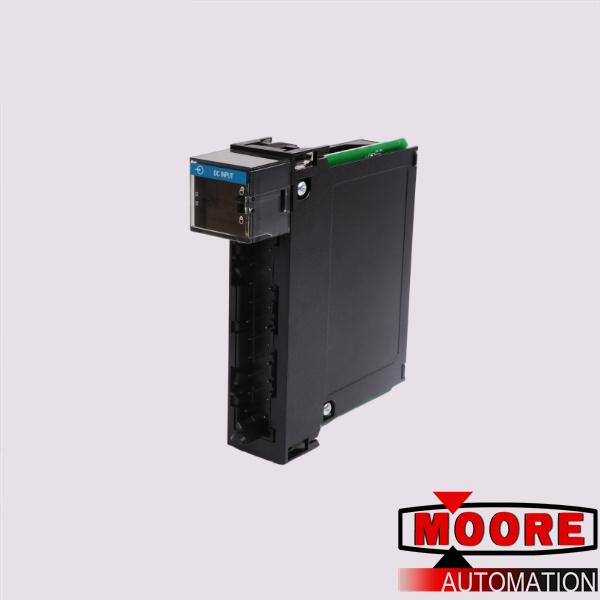

1756-IC16 adalah modul 16 titik yang dimiliki oleh sistem ControlLogix.

Modul input DC khusus ini memiliki 8 titik per grup dan memerlukan RTB 20 posisi, atau rumah blok terminal yang dapat dilepas, yang dapat berupa 1756-TBNH atau 1756-TBSH, agar dapat dihubungkan ke sasis ControlLogix 1756. Pengguna juga dapat mengonfigurasi beberapa fitur 1756-IC16, yaitu Change of State dan Input Filter Times, menggunakan perangkat lunak RSLogix 5000.

1756-IC16 memiliki tegangan input nominal 48V DC dan kategori tegangan serupa, pada wastafel 48V DC. Rentang tegangan operasinya bervariasi tergantung pada suhu; pada 60 Derajat Celcius, berkisar antara 30 hingga 55V DC dan pada 55 Derajat Celcius, berkisar antara 30 hingga 60V DC. Arus backplane modul ini pada 5.1V adalah 100 mA, sedangkan pada 24V, adalah 3 mA.

Untuk arus selama on-state, memiliki minimum 2 mA pada 30V dan maksimum 7 mA pada 60V. 1756-IC16 memiliki disipasi daya maksimum 5,2W pada 60 Derajat Celcius dan disipasi termal maksimum 17,73 BTU/jam. Ini juga memiliki arus masuk maksimum 250 mA.

Waktu tunda input untuk Off-to-On dan On-to-Off berbeda. Untuk Off-to-On, ada penundaan perangkat keras hingga 1 md ditambah waktu filter yang dapat dikonfigurasi pengguna baik 0, 1, atau 2 md. Waktu tunda Nyala-Mati mencakup tunda perangkat keras hingga 4 md ditambah waktu filter yang dapat dikonfigurasi pengguna baik 0, 1, 2, 9, atau 18 md. adaptor atau pemindai di jaringan. Selain transfer blok dan data digital, ia juga mengangkut data khusus dan analog tanpa instruksi pesan. Ini mengirimkan data secara teratur antara pengontrol dan koneksi adaptor I/O. Ini adalah modul standar dalam Seri Modul Komunikasi ControlLogix 1756.

Setiap saluran modul ini memiliki waktu tunda input OFF ke ON 1 ms dengan waktu filter yang dapat dipilih pengguna 0 ms, 1 ms, dan 2 ms. Demikian pula, transisi ON ke OFF memiliki waktu tunda perangkat keras maksimum 4 ms dan waktu filter yang dapat dipilih 0 ms, 1 ms, 9 ms, dan 18 ms.

Rentang tegangan pengoperasian 1756-IC16 bervariasi tergantung pada suhu lingkungan pengoperasian perangkat. Rentang tegangan pengoperasian adalah 30-55V DC saat dioperasikan pada 60 °C (140 °F) dan 30…60V DC saat dioperasikan pada 55 °C (131 °F). Terlepas dari suhu, tegangan input nominal 1756-IC16 tetap pada 48VDC.
