Sistem Kontrol Seri 5704 adalah bagian dari rangkaian Sistem 57 dan dirancang untuk memantau detektor gas industri yang dipasang di lapangan. Fitur utama dari sistem ini adalah:
* Menyediakan hingga 64 saluran deteksi gas dalam subrak standar 19'' menggunakan format kartu 3U.
* Menyediakan hingga 32 saluran deteksi gas dalam sub-rak setengah 19'' menggunakan format kartu 3U.
* Racking tersedia untuk kabel bidang akses depan dan belakang.
* Koneksi lapangan sederhana untuk kabel hingga 2,5 mm2 (14 AWG).
* Empat saluran per kartu selebar satu inci.
* Kartu kendali dapat dilepas tanpa mengganggu kabel lainnya.
* Jembatan katalitik atau versi kartu kendali masukan 4 - 20mA.
* Opsi keluaran relai pergantian alarm.
* Pengoperasian relai alarm penundaan waktu opsional.
* Mode multi-alarm untuk alarm master, zonasi, dan suara.
* Naik, turun, STEL, LTEL dan perbarui keluaran alarm.
* Menghambat jarak jauh dan mengatur ulang input per kartu.
* Output monitor terisolasi opsional 0 - 20mA atau 4 - 20mA per saluran.
* Mudah dikalibrasi dan dioperasikan menggunakan Kartu Teknik khusus.
* Sesuai EMC

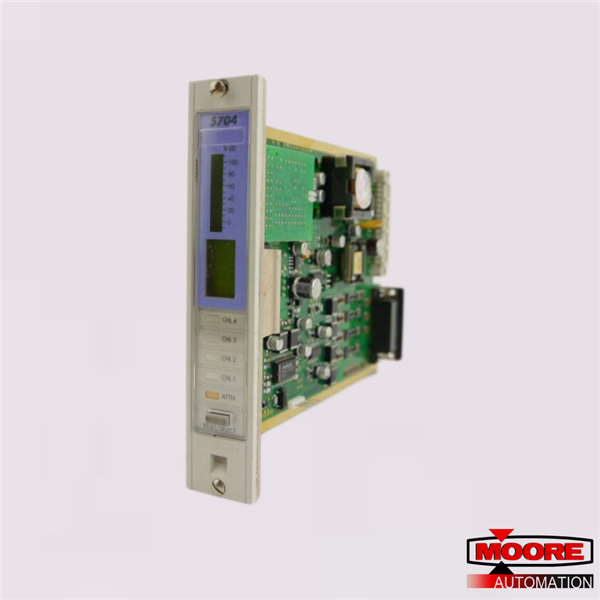

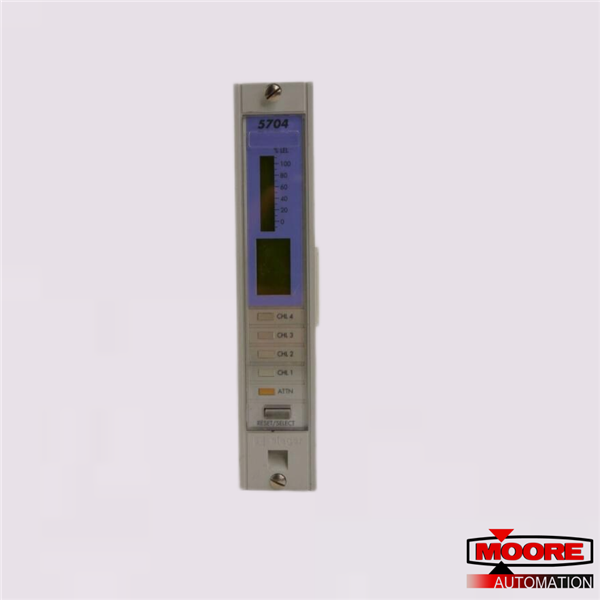

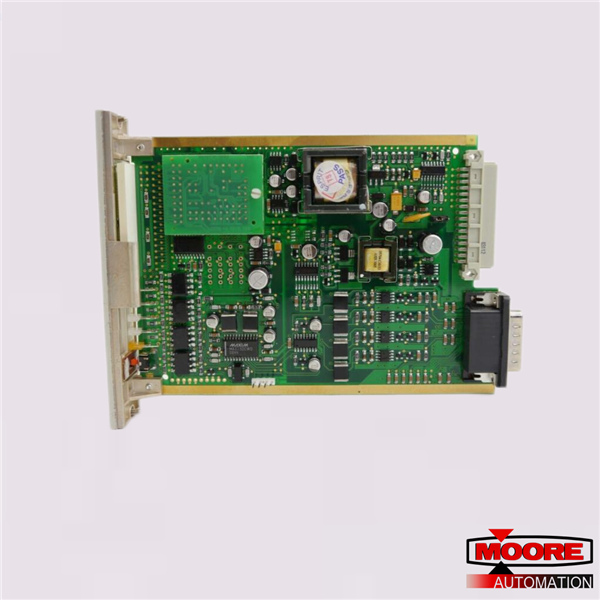

* Jenis produk : Kartu Kontrol Empat Saluran Input 4 - 20mA
* Konsumsi Daya : 8,3W (maksimum). 7,5W (khas).
* Tegangan Output Bertenaga Loop: Terisolasi 24V ± 5% diatur, maksimum 25mA untuk perangkat bertenaga loop.
* Perlindungan Loop : Hubungan pendek, tegangan rangkaian terbuka ±50V..
* Konfigurasi : Sumber arus sensor.
* Rentang Sinyal Pengukuran: 0 hingga 25mA (linier).
* Resistansi Garis Maksimum: resistansi loop 500 ohm termasuk sensor.
* Tegangan Kerusakan Isolasi: Lebih dari ±50V dc ke sistem 0V
* Berat : 0,18 Kg
